C波段前置摻鉺光纖放大器（10dBm）

產品介紹:

科乃特激光的MARS系列臺式及模塊式C波段前置摻鉺光纖放大器是一款高增益、低噪聲的預放光纖放大器（Pre-EDFA）；用于對微弱信號進行預放大，提高接收機靈敏度，延長信號的傳輸距離。該系列放大器內部采用優化的摻鉺光纖激光光路，配合電信級的980nm波段單模泵浦激光器，實現高性能的小信號放大輸出?；谙冗M(jìn)微處理器的控制系統，結合高精度的ATC和ACC(APC)控制電路實現了激光器高穩定地輸出，同時保證了光源在操控上的快捷和直觀。

MARS系列C波段前置摻鉺光纖放大器（Pre-EDFA）內置驅動電路與邏輯控制電路，對輸入/輸出光功率、泵浦激光器溫度、模塊溫度與信號增益等關鍵信息實時監測。全部狀態參量與配置信息可由上位機端主控軟件進行靈活的調整與監控。該系列光纖放大器有臺式和模塊兩種封裝形式，滿足不同應用要求。

應用領域:
• 城域網
• 接入網
• 光纖通信

• 科學研究

產品特點:
• 低噪聲、高增益
• 高穩定性和高可靠性
• 增益平坦
• 輸出功率精密可控

技術指標：

技術參數	單位	技術指標
技術參數	單位	最小值	典型值	最大值
產品型號		MFAS-Er-C-B-PA
工作波長范圍	nm	1528	1550	1560
輸入光功率	dBm	-40	-	-10
輸出光功率	dBm	-	10	-
最小增益	dB	30	-	-
噪聲	dB	-	-	5
輸入輸出光隔離度	dB	30	35	-
輸出功率可調范圍	%	0	-	100
輸出功率調節模式		粗調/精調
工作電壓（臺式）	VAC	170	220	260
工作電壓（模塊）	VDC	5
電功率功耗	W	-	-	2
工作溫度	℃	0	-	50
存儲溫度	℃	-40	-	85
光纖類型		SMF 9/125um NA=0.13
光纖長度	m	> 1
連接器型號		FC/APC、其他型號可選
規格尺寸	mm	420(L)×485(W)×105(H)：臺式 90(L)X70(W)X15(H)：模塊

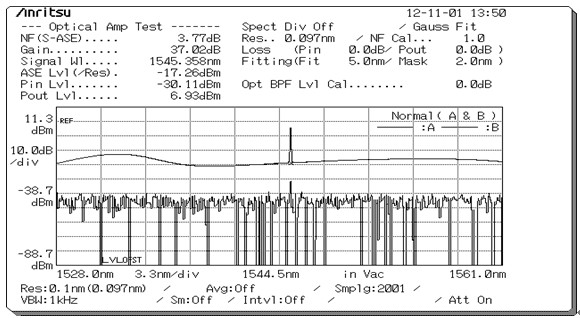

光譜圖：

訂貨信息：

MFAS-Er-C-<X>-<PW>-PA
X：規格：B-臺式，M-模塊式
PW：輸出功率，10-10mW

下載文檔:
C波段前置摻鉺光纖放大器（10dBm）
