產品介紹:
科乃特激光MARS系列臺式拉曼放大器采用多泵浦激光器合波技術，通過不同類型泵浦激光器的組合以及光纖類型的匹配，實現C（L）波段范圍內增益平坦、低噪聲光信號放大。
MARS系列臺式拉曼放大器內置精心設計的驅動電路和邏輯控制電路，配合電信級的泵浦激光器，實現高性能的輸出，輸出功率的穩定性由獨特設計的ATC和APC電路得以保證。為保護設備和人身的安全，放大器內部具有多種檢測和保護措施，同時通過性能優越的微處理器使得操作和遠程的控制更加的簡便和智能化。
MARS系列臺式拉曼放大器通過高清晰的LCD顯示屏實時顯示輸出功率、泵浦工作電流、泵浦溫度等信息，界面友好，操作簡便，非常適合于實際工程應用。
應用領域:
• SONET/SDH系統
• 光纖通信
• 光纖傳感
• 有線電視系統
• 其他實驗室應用
產品特點:
• 高輸出功率
• 高增益
• 低噪聲指數
• 增益平坦
技術指標：
|
技術參數 |
單位 |
技術指標 |
|
最小值 |
典型值 |
最大值 |
|
產品型號 |
|
MFAS-R-B |
|
工作波長范圍 |
nm |
1528 |
1550 |
1560 |
|
等效噪聲系數 |
dB |
-2.0 |
-1.0 |
- |
|
典型增益 |
dB |
- |
12 |
- |
|
增益平坦度 |
dB |
- |
- |
2.0 |
|
最大泵浦功率 |
mW |
- |
- |
800 |
|
偏振度Dop |
% |
- |
5 |
10 |
|
輸入輸出回?fù)p |
dB |
55 |
- |
- |
|
輸入輸出光隔離度 |
dB |
30 |
35 |
- |
|
工作溫度 |
℃ |
0 |
- |
50 |
|
存儲溫度 |
℃ |
-40 |
- |
85 |
|
輸入光纖類型（單模） |
|
SMF 9/125um NA=0.13 |
|
輸出光纖類型（單模） |
|
SMF 9/125um NA=0.13 |
|
光纖長度 |
m |
> 1 |
|
光纖連接器 |
|
FC/APC、其他可選 |
|
規格尺寸 |
mm |
420(L)×485(W)×105(H) |

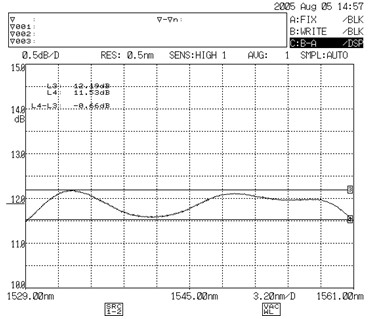

光譜圖：
訂貨信息：
MFAS-R-B-<PW>PW：輸出功率
